S-Track Dolphin D26 спикер-процессор

S-Track Dolphin D26 — цифровой спикер-процессор (speaker processor) профессионального класса, предназначенный для точного управления и коррекции звучания акустических систем. Устройство построено на базе высокопроизводительного DSP-чипа с обработкой сигнала в формате 24 бита и частотой дискретизации 48 кГц, что обеспечивает минимальные искажения, широкий динамический диапазон и прозрачное звучание. Процессор ориентирован на работу в составе стационарных и мобильных звукоусилительных комплексов: концертных площадок, театров, конференц-залов, клубов, ресторанов, а также домашних систем караоке и домашних кинотеатров высокого уровня.

Архитектура и коммутация

Модель оснащена двумя балансными аналоговыми входами и шестью балансными аналоговыми выходами на разъемах XLR. Такая конфигурация позволяет строить системы распределенного звука, разделять сигнал по частотным полосам, а также гибко маршрутизировать аудиопотоки на несколько независимых зон или излучателей. Встроенный интерфейс Dante с двумя сетевыми портами RJ-45 открывает возможность передачи многоканального цифрового аудио по стандартной IP-сети с минимальной задержкой и максимальной гибкостью коммутации. Порты Dante могут использоваться как для приема, так и для передачи сигнала, что упрощает интеграцию в современные сетевые инсталляции.

Обработка сигнала

Каждый входной канал располагает полным набором инструментов динамической и частотной коррекции:

• 31-полосный графический эквалайзер (GEQ) с фиксированными частотами для быстрой коррекции общей тональной картины;
• регулировка усиления с возможностью инвертирования фазы;
• цифровая задержка до 180 мс, необходимая для временной синхронизации излучателей в сложных инсталляциях;
• экспандер и компрессор для управления динамическим диапазоном и предотвращения перегрузок.

Выходные каналы предлагают еще более детальные настройки:

• 15-полосный параметрический эквалайзер (PEQ) с независимой установкой центральной частоты, добротности и усиления;
• кроссовер с фильтрами Баттерворта, Бесселя и Линквица-Райли, крутизна среза 12, 24, 36 или 48 дБ/октаву;
• задержка до 60 мс для точного выравнивания времени прихода сигнала от различных громкоговорителей;
• лимитер с настраиваемым порогом, временем атаки и восстановления, обеспечивающий защиту акустических систем от перегрузки без ухудшения качества звука;
• возможность изменения полярности сигнала.

FIR-фильтр

Одним из ключевых преимуществ модели является поддержка FIR-фильтра 512-го порядка с линейной фазовой характеристикой. В отличие от традиционных IIR-фильтров, FIR-обработка позволяет корректировать амплитудно-частотную характеристику без внесения фазовых искажений. Это особенно важно при работе с многополосными акустическими системами, где точное согласование фаз между полосами критически влияет на равномерность суммарной АЧХ, стереокартину и разборчивость речи. Пользователь может загружать собственные FIR-профили, полученные с помощью измерительных систем, и применять их непосредственно в процессоре.

Матрица микширования и группировка каналов

Встроенная матрица микширования позволяет направлять любое сочетание входных сигналов на любой выход с независимой регулировкой уровня. Функция группировки каналов дает возможность связывать несколько входов или выходов для синхронного изменения параметров — это ускоряет настройку и снижает вероятность ошибок. Процессор поддерживает сохранение до 100 пользовательских сцен (пресетов) с возможностью экспорта и импорта через USB или Ethernet, что особенно удобно при частой смене конфигураций площадки.

Управление и интерфейс

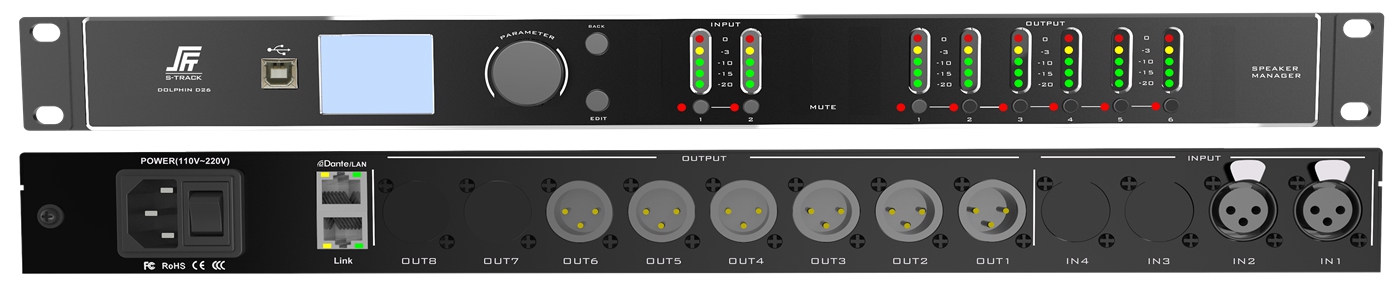

На передней панели расположен цветной TFT-дисплей, отображающий текущие параметры и меню настройки. Рядом с ним находится крупный поворотный энкодер, с помощью которого можно быстро изменять значения и перемещаться по пунктам меню. Светодиодные индикаторы уровня сигнала для всех входов и выходов позволяют визуально контролировать уровень сигнала без подключения дополнительного оборудования. Кнопки Mute с подсветкой дают возможность оперативно заглушить любой канал.

Для полной конфигурации предусмотрено фирменное программное обеспечение, работающее под Windows, iOS и Android. Подключение к ПК или планшету осуществляется через порт USB-B или по Ethernet. Кроме того, процессор имеет встроенный веб-интерфейс, доступный из любого современного браузера, что позволяет выполнять настройку и мониторинг системы дистанционно без установки дополнительных приложений.

Корпус и монтаж

Устройство выполнено в стандартном рэковом корпусе высотой 1U (44 мм) и габаритами 440×208 мм. Металлическое шасси обеспечивает надежную механическую защиту и эффективное экранирование от электромагнитных помех. Небольшой вес (1,9 кг) делает процессор удобным не только для стационарной установки в аппаратные стойки, но и для мобильного использования в передвижных рэковых кейсах.

Типовые сценарии применения

Благодаря широкому набору функций Dolphin D26 способен решать множество практических задач:

• Управление многополосными акустическими системами. Разделение сигнала на полосы с помощью кроссоверов, независимая эквализация и задержка каждой полосы, лимитирование для защиты драйверов.
• Распределенные системы озвучивания. Маршрутизация одного или нескольких источников на различные зоны с независимой обработкой и временной синхронизацией.
• Коррекция акустики помещения. Использование параметрической эквализации и FIR-фильтров для компенсации нежелательных резонансов, реверберации и других особенностей помещения.
• Интеграция с домашними караоке-системами. Точная настройка вокального и музыкального каналов, подавление обратной связи, улучшение разборчивости речи.
• Построение сетевых аудиосистем на базе Dante. Подключение к цифровым микшерным консолям, синхронизация нескольких процессоров в одной сети, передача аудио на большие расстояния без потери качества.
